防腐視鏡（SJ-PF型）
防腐視鏡由于其產品特有的防腐蝕性能而被廣泛應用于耐酸、耐堿等高苛刻工況下的流體監測，其殼體材質為玻璃鋼、碳鋼或者不銹鋼內襯F4或Po，結構形式可分直通防腐視鏡及玻璃管防腐視鏡，其中玻璃鋼視盅(SJ-BLG)殼體材質為一次成型玻璃鋼，由于其特殊的制作工藝，耐腐蝕效果好。視窗玻璃筒可選材質有鋼化硼硅玻璃、高硼硅玻璃、石英玻璃等，請訂貨時根據實際需要具體提出。
|
DN
|
L
|
H
|
|
20
|
145
|
360
|
|
25
|
165
|
360
|
|
40
|
178
|
360
|
|
50
|
190
|
360
|
|
80
|
220
|
360
|
*以上為常規通用參考尺寸，其他規格尺寸可來電來函索取，也可根據要求訂加工。
|
一、防腐視鏡綜合參數：
? 主體材質：A3、304、304L、316、316L、玻璃鋼、襯里；
? 視窗材質：鋼化硼硅玻璃、高硼硅玻璃、石英玻璃；
? 螺帽螺栓：A3、304、304L、316、316L；
? 密封墊片：丁晴橡膠墊片、聚四氟乙烯墊片、耐高溫四氟墊、金屬墊片、石墨墊片；
? 密封面：突面（RF）、平面（FF）、 凹凸面（MFM）、榫槽面（TG）；
? 連接方式：法蘭連接、內螺紋連接、外螺紋連接、對焊連接、卡箍連接；
? 法蘭標準：HG20592-97、GB、SH、HGI、JB、ANSI、JIS；
? 制造、檢測標準：HGJ501-502-86、HG/T21575-94、HGS07；
? 工作溫度：碳鋼: -30℃ ~ +350℃、不銹鋼: -80℃ ~ +480℃；
? 玻璃耐溫：鋼化硼硅玻璃：≤280℃、高硼硅玻璃≤450℃、石英玻璃 ：≤850℃、允許急變溫度＜60℃；
? 玻璃耐壓：鋼化硼硅玻璃片：≤3.0MPa、石英玻璃片：≤5.0MPa、玻璃筒：＜0.6MPa ；
? 外表油漆：碳鋼: 防腐油漆、不銹鋼: 酸洗處理或拋光處理。

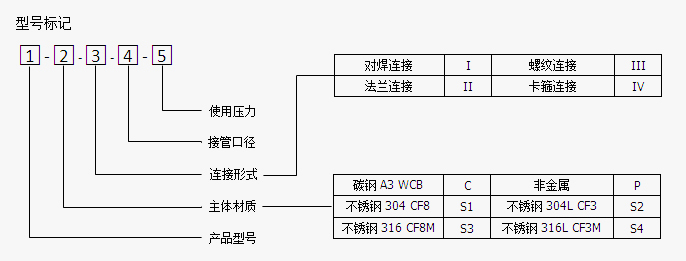

二、防腐視鏡選型說明：
三、維護與保養：
? 視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
? 視窗玻璃屬宜損件，安裝視鏡時要小心輕放，視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確定視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
? 玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；
? 允許急變溫度＜60℃，玻璃因溫差過大會破裂。
四、訂貨需知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品參數僅供參考，我公司可根據用戶要求訂加工，歡迎來電來函。
|
